ब्लास्ट फर्नेस PCI कोल इंजेक्शन पाइपलाइनसाठी सिरेमिक लाइन्ड स्ट्रक्चर्स कसे डिझाइन करावे?

ब्लास्ट फर्नेस पल्व्हराइज्ड कोल इंजेक्शन (PCI) सिस्टीम सामान्य स्मेल्टिंग वर्कफ्लोसाठी सातत्यपूर्ण, त्रासमुक्त मटेरियल ट्रान्सपोर्टची मागणी करतात. पाइपलाइनच्या आत, कोळशाचे सूक्ष्म कण उच्च प्रवाहाच्या वेगाने प्रवास करतात आणि दीर्घ कामकाजाच्या तासांमध्ये आतल्या भिंतीवर आघात करत राहतात. जरी पल्व्हराइज्ड कोळसा कठोर खनिज धातूच्या तुलनेत मऊ वाटत असला तरी, दीर्घकाळापर्यंत वायवीय हस्तांतरणामुळे पाईपचे घटक हळूहळू कमी होतात. पाईप बेंड जेथे प्रवाहाची दिशा बदलते तेथे सर्वात जास्त नुकसान होते.

प्लांट चालकांना वारंवार या व्यावहारिक डोकेदुखीचा सामना करावा लागतो:

· कोपरच्या भागांवर सामग्रीची तीव्र क्षरण

· स्थानिक पाईप विभागांवर प्रगतीशील भिंत पातळ करणे

· अनपेक्षित पाइपलाइन गळतीमुळे अनियोजित डाउनटाइम होतो

· जडजमा झालेल्या पाईप विभागांसाठी वारंवार भाग बदलणे

या वेदना बिंदूंचा सामना करण्यासाठी, PCI पाइपलाइन्समधील उच्च-वेअर झोनसाठी पोशाख-प्रतिरोधक सिरेमिक अस्तर हा मुख्य प्रवाहातील संरक्षणात्मक पर्याय बनला आहे. तथापि, पाईपच्या आतील भागात फक्त सिरेमिक टाइल्स बसवल्याने अपेक्षित सेवा आयुर्मान मिळणार नाही. अभियंत्यांना संपूर्ण कन्व्हेइंग सर्किटसह वास्तविक-जागतिक पोशाख नमुन्यांवर आधारित अस्तर लेआउट तयार करणे आवश्यक आहे.

ब्लास्ट फर्नेस PCI पाइपलाइनवर कोणते ट्रिगर परिधान करतात?

पाईपचे नुकसान क्वचितच हवेच्या प्रवाहामुळे होते. वास्तविक प्रेरक शक्ती वायुप्रवाहात वाहून नेलेल्या घन कोळशाच्या कणांमध्ये असते. उच्च वाहतूक दरांवर चालत असताना:

· घन कण आतील पाईपच्या पृष्ठभागावर वारंवार दाबतात

· बारीक कोळशाचे दाणे सतत सरकणारे ओरखडे निर्माण करतात.

· प्रवाह रीडायरेक्शनमुळे एकाग्र क्षरणाचे ठिपके तयार होतात.

पोशाखची डिग्री एकाधिक फील्ड व्हेरिएबल्सद्वारे नियंत्रित केली जाते: कोळशाच्या कणांचा आकार, वास्तविक संदेशवहन गती, सिस्टम कामाचा दबाव, प्रवाह स्थिरता आणि पाईप भौमितिक मांडणी. कामाची परिस्थिती एका पाईप सेगमेंटमध्ये भिन्न असल्याने, एक-आकार-फिट-सर्व अस्तर समाधान संपूर्ण PCI नेटवर्कवर चांगले कार्य करू शकत नाही.

कोळसा इंजेक्शन पाइपलाइनवर लक्षात घेण्यासारखे उच्च-वेअर झोन

पोशाख नुकसान संपूर्ण पाईप लांबीवर समान रीतीने पसरत नाही; हे अनेक विशिष्ट स्थानांवर लक्ष केंद्रित करते.

1. पाईप कोपर आणि वाकणे

एल्बो युनिट्स सर्वात वारंवार बिघाड होण्याचे ठिकाण म्हणून वेगळे दिसतात. जेव्हा पल्व्हराइज्ड कोळसा दिशा बदलतो, तेव्हा कण जडत्वाखाली पुढे सरकत राहतात आणि बेंडच्या बाह्य कमानीवर आदळतात. या एकाग्र परिणामामुळे कोपर सरळ पाईपच्या धावण्यापेक्षा खूप वेगाने खराब होतात.

2. रेड्यूसर आणि व्यास संक्रमण सांधे

अचानक पाईप आकार बदलणे हवेच्या प्रवाहात अडथळा आणते आणि कण वितरणाची पुनर्रचना करते. अशांत प्रवाह येथे आकार घेतो आणि असमान सामग्री स्कॉरिंग आणतो. योग्य पोशाख संरक्षणाशिवाय, रेड्यूसर कमकुवत दुव्यांमध्ये बदलतात ज्यांना नियमित तपासणी आणि देखभाल आवश्यक असते.

3. फीड इनलेट्स आणि हाय-वेलोसिटी पाईप सेगमेंट्स

भारदस्त प्रवाह गतीसह फीडिंग पॉइंट्स आणि विभागांवर, कणांच्या टक्कर वारंवारता झपाट्याने वाढते. पोशाख संरक्षण नियोजनादरम्यान या स्थानांवर अतिरिक्त लक्ष दिले पाहिजे.

वेगवेगळ्या पाईप विभागांसाठी व्यावहारिक सिरेमिक-लाइन स्ट्रक्चर डिझाइन

वनस्पती खरेदीदार आणि प्रकल्प अभियंत्यांनी सर्वत्र समान अस्तर लावण्याऐवजी स्थानिक कामकाजाच्या परिस्थितीशी अस्तरांचे स्वरूप जुळवावे.

सरळ पाईप विभाग

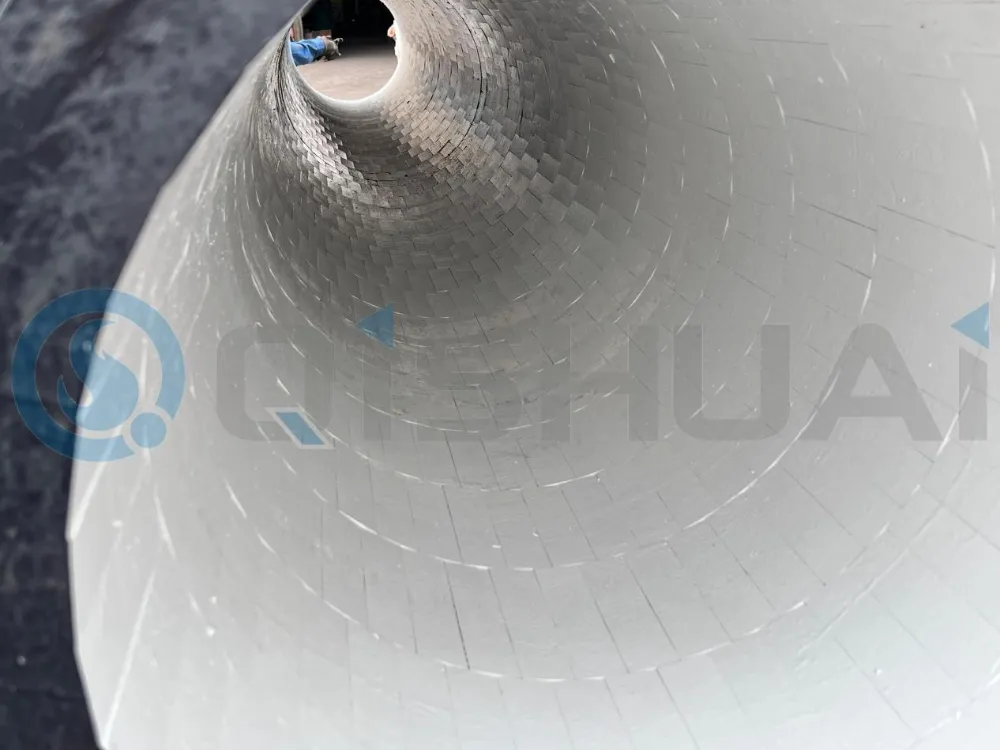

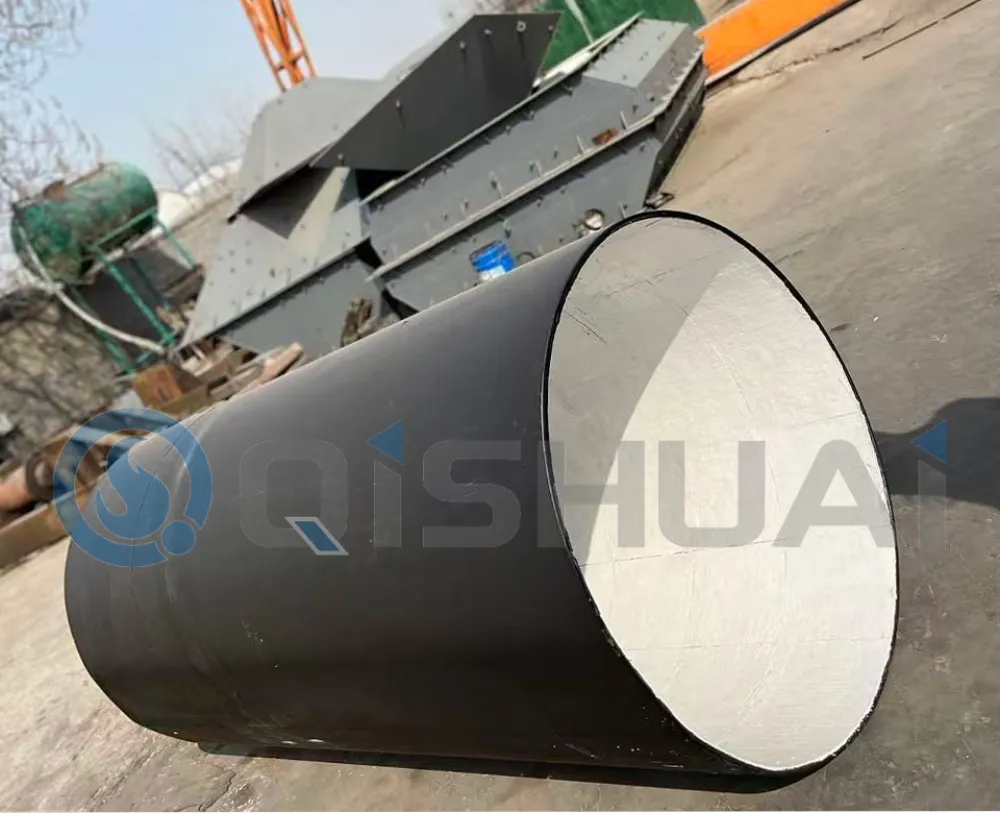

सरळ पाइपलाइन विभागांना मुख्यतः एकसमान सरकता घर्षण सहन करावे लागते. इंटिग्रेटेड ॲल्युमिना सिरॅमिक स्लीव्हज किंवा प्रीफॅब्रिकेटेड सिरेमिक-लाइन पाईप वर्क या विभागांसाठी उत्तम आहे. हा सेटअप सतत पोशाख-पुरावा अंतर्गत पृष्ठभाग प्रदान करतो, गुळगुळीत सामग्रीचा प्रवाह संरक्षित करतो आणि दीर्घकालीन पावडर वाहतुकीसाठी भिंतीवरील ओरखडा कमी करतो. Shandong Qishuai Wear Resistant Equipment Co., Ltd. PCI सिस्टम रेट्रोफिट्स आणि नवीन-बिल्ड प्रकल्पांसाठी सरळ रन, बेंड आणि ट्रान्झिशन पीस कव्हर करणाऱ्या कंपोझिट पाईप सीरीजचे संपूर्ण सेट पुरवते.

कोपर आणि बेंड विभाग

कोपर एकत्रित परिणाम सहन करतात आणि सरळ पाईप्सपेक्षा घर्षण भार अधिक मजबूत करतात, म्हणून मजबुतीकरण आवश्यक आहे. साइट-सिद्ध पर्यायांमध्ये स्प्लिट-टाइप सिरॅमिक स्लीव्हज, प्री-फॅब्रिकेटेड सिरॅमिक-लाइन केलेले कोपर आणि स्थानिक पातळीवर जाड केलेले सिरॅमिक वेअर झोन समाविष्ट आहेत. अतिरिक्त जड कण प्रभाव असलेल्या ऑपरेटिंग साइट्ससाठी, शॉक शोषण्यासाठी आणि सिरॅमिक चिपिंगचा धोका कमी करण्यासाठी रबर सिरॅमिक संमिश्र मालिकेतील उत्पादने निवडली जाऊ शकतात. आमच्या उत्पादन पोर्टफोलिओमध्ये क्रोमियम कार्बाइड ओव्हरले वेल्डिंग शृंखला देखील विशेष कार्य परिदृश्यांतर्गत पर्यायी पोशाख संरक्षण उपायांसाठी समाविष्ट आहे, तर सिलिकॉन कार्बाइड सिरॅमिक शृंखला अति क्षरण आणि घर्षण संयुक्त सेवेसाठी पर्यायी मटेरियल निवड म्हणून विचारात घेतली जाऊ शकते.

Reducer आणि संक्रमण विभाग

पोशाखांना प्रतिकार करण्याव्यतिरिक्त, रेड्यूसरने स्थिर सामग्री संक्रमण राखले पाहिजे. या भागांसाठी सिरेमिक अस्तर डिझाइन करताना, आतील समोच्च संक्रमणे सौम्य ठेवा, अचानक प्रवाह मार्ग उत्परिवर्तन टाळा आणि अशांत किनारी कापून टाका. असेंबल केलेले सेगमेंट केलेले सिरॅमिक घटक बहुतेक प्रकरणांमध्ये मोनोलिथिक लाइनर्सपेक्षा जटिल रीड्यूसर भूमितीमध्ये चांगले बसतात.

PCI पाइपलाइन सेवेसाठी योग्य सिरेमिक ग्रेड कसा निवडावा

सामग्रीची निवड ऑनसाइट पोशाख तीव्रता आणि अपेक्षित ऑपरेशन चक्रांवर अवलंबून असते.

92% ॲल्युमिना सिरेमिक अस्तरमध्यम घर्षणासह सामान्य-स्तरीय पल्व्हराइज्ड कोळसा हस्तांतरणासाठी योग्य आहे. हे सामान्य PCI कार्य परिस्थितीसाठी सभ्य पोशाख प्रतिरोध आणि प्रकल्प बजेट संतुलित करते.

95% ॲल्युमिना सिरेमिक अस्तरउच्च परिधान आवश्यकतांसह नॉन-स्टॉप दीर्घकालीन उत्पादनासाठी योग्य आहे. यात उच्च सामग्रीची घनता, उत्तम अँटी-ॲब्रेशन परफॉर्मन्स आणि विस्तारित सेवा चक्रे आहेत, जी अनेक मोठ्या क्षमतेच्या ब्लास्ट फर्नेस कोळसा इंजेक्शन प्रकल्पांमध्ये मोठ्या प्रमाणावर स्वीकारली जातात.

रबर-सिरेमिक संयुक्त रचना जड कण प्रभाव, उच्च प्रवाह वेग आणि यांत्रिक शॉक लोड असलेल्या परिस्थितीसाठी शिफारस केली जाते. बॅकिंग रबर लेयर प्रभाव शक्ती नष्ट करते आणि सिरॅमिक तुकड्यांचा धोका कमी करते.

घटक ऱ्हास कमी करण्यासाठी सहायक पाइपलाइन ऑप्टिमायझेशन

सिरेमिक अस्तर संपूर्ण सोल्यूशनऐवजी एक मुख्य उपाय म्हणून काम करते. एकूण पाईप लेआउट वास्तविक सेवा आयुर्मान देखील प्रभावित करते.

वाजवीपणे संदेशवहन वेग व्यवस्थापित करा. उच्च प्रवाह गती कण प्रभाव ऊर्जा वाढवते. सिस्टम ट्यूनिंगने अनावश्यकपणे उच्च वेगाचा पाठपुरावा न करता स्थिर कोळसा वितरणाची हमी दिली पाहिजे.

मोठ्या-त्रिज्या कोपर लेआउटचा अवलंब करा. एक मोठी बेंड त्रिज्या तीक्ष्ण कण प्रभाव कमी करते, अशांतता दडपते आणि एकाग्र स्थानिक स्कोअरिंग कमी करते.

अनावश्यक प्रवाह अडथळा कमी करा. व्यासामध्ये अचानक होणारा बदल, तीक्ष्ण लहान-त्रिज्या वाकणे आणि खराब संरेखित पाईप सांधे टाळण्याचा प्रयत्न करा जेणेकरून पोशाख भार अधिक समान रीतीने वितरीत होईल.

ऑन-साइट इंस्टॉलेशन प्रक्रियांचे मानकीकरण करा. अगदी प्रीमियम सिरेमिक घटक देखील खराब फिटिंग गुणवत्तेसह अकाली अपयशी ठरतील. स्टील सब्सट्रेट पृष्ठभाग उपचार, चिकटवता वापर, सिरॅमिक टाइल संरेखन आणि संयुक्त अंतर सर्व गोष्टींवर नियंत्रण ठेवतात. गुळगुळीत आतील पृष्ठभाग अतिरिक्त अशांततेमुळे दुय्यम ओरखडा टाळण्यास मदत करते.

सिरेमिक अस्तर PCI पाइपलाइन पूर्णपणे परिधान करणे थांबवेल?

सिरेमिक अस्तर मोठ्या प्रमाणात पाईपचे ऱ्हास कमी करते, तरीही ते पोशाख पूर्णपणे काढून टाकू शकत नाही. वास्तविक-जागतिक सेवा कार्यप्रदर्शन कोळसा सामग्री वैशिष्ट्ये, वास्तविक संदेशन मापदंड, पाइपलाइन लेआउट आणि फील्ड इंस्टॉलेशनची अंमलबजावणी गुणवत्ता यांच्या अधीन आहे. सिरॅमिक अस्तरांचे मुख्य मूल्य देखभाल अंतर लांबवणे आणि ब्लास्ट-फर्नेस PCI सर्किट्ससाठी घटक बदलण्याची वारंवारता कमी करणे यात आहे.

अंतिम विचार

ब्लास्ट फर्नेस कोळसा इंजेक्शन पाइपलाइनसाठी तर्कसंगत सिरेमिक-लाइन संरचना डिझाइन कुठे आणि कसे पोशाख होते हे ओळखून सुरू होते. सरळ पाईप विभाग सतत ॲल्युमिना सिरेमिक स्लीव्हवर अवलंबून असतात; कोपर प्रबलित अँटी-इम्पॅक्ट संरक्षणासाठी कॉल करतात; ट्रान्झिशन रिड्यूसर्सना स्थिर सामग्री संक्रमण राखण्यासाठी अस्तर संरचनांची आवश्यकता असते.

प्रोक्योरमेंट अभियंते साइट पॅरामीटर्सनुसार क्रोमियम कार्बाइड ओव्हरले वेल्डिंग मालिका, रबर सिरॅमिक संमिश्र मालिका आणि संमिश्र पाईप मालिका यासह पर्यायी पर्यायांसह ॲल्युमिना-आधारित सिरॅमिक सोल्यूशन्सचे मूल्यांकन करू शकतात. ऑप्टिमाइझ्ड पाइपलाइन लेआउटसह योग्य अस्तर हार्डवेअर जोडणे PCI सुविधांना दीर्घ घटकांचे आयुष्य, कमी उत्पादन थांबे आणि स्थिर ब्लास्ट फर्नेस ऑपरेशन प्राप्त करण्यास सक्षम करते.

फक्त जाड सिरेमिक टाइल्स निर्दिष्ट करण्याऐवजी, वास्तविक कोळसा-वाहतूक कार्य परिस्थितीवर आधारित अस्तर योजना सानुकूलित करणे अधिक अर्थपूर्ण आहे. जर तुम्ही ब्लास्ट फर्नेस PCI आधुनिकीकरण किंवा नवीन बांधकाम प्रकल्पांसाठी पोशाख-प्रतिरोधक पाईप घटक मिळवत असाल, तर मोकळ्या मनाने Shandong Qishuai Wear-resistant Equipment Co., Ltd मधील आमच्या टीमला ईमेल पाठवा. तुमची पाइपलाइनची परिमाणे, कोळसा गुणवत्ता मापदंड आणि ऑपरेटिंग परिस्थिती सामायिक करा आणि आम्ही तुमच्या लक्ष्यित उत्पादनांच्या सूचनांवर काम करू.
